概述
XGN15-12 单元式金属封闭环网开关设备 ( 以下简称环网柜 ) 是我们在
引进国外先进
技术并按照国内农电及城网改造之要求而自行设计、研制成功的新一代
高压电器产品。各
项技术性能指标全 IEC62271-200:2003 和 GB3906 标准。
环网柜的主开关、操作机构及元器件采用 ABB 公司原装件或采用进口部
件国内组装
生产的 SFL-12/24 型开关设备，也可根据用户需要配装 ABB 公司原装
HAD/US 型 SF6。
断路器或 VD4-S 型真空断路器。 其操作方式分为动、电动两种。
柜体经数控机床加工后铆接而成，防护等级达到 IP3X，并有可靠的机械
联锁和防误
操作功能。本产品具有体积小、重量轻、外型美观、操作简便、长寿命
、高参数、无污染、
少维护等极具显著的特点。
XGN15-12 单元式金属封闭环网开关设备， 适用于交 50Hz、12kV 的电
力网络中，
作为电能的接受和分配之用。柜内主开关为 SF6 开关。
结构特点
◆环网柜体采用 2mm 厚敷铝锌板 ( 或冷轧板喷塑后 ) 铆接成型，柜后设有二处压力
释放孔，其一是针对电缆室，另一个针对负荷开关 / 母线室。此结构能够最大限地保障人
身安装和运行设备的可靠。
◆ 各间隔小室
◇ 母线室
母线室位于柜的顶部并连接相邻开关柜。
◇ 负荷开关是独立单元，内部充以 SF6 气体。
◇ 电缆室
大约 75％空间是用于电缆连接、熔断器、接地开关和 CT、PT 安装。
◇ 机构小室与联锁
小室包含操作机构和机构联锁以及位置指示、辅助接点、脱扣线圈、带电显示器和
联锁。
◇ 继电器箱
继电器箱在柜的顶部，是可选的。小室用来安装特殊的装置诸如仪表、继电器和马达
单元。
◇ 断路器室
一个断路器 (SF6 或真空 ) 能置于负荷开关之下方。
◆ 压力释放
◇ 上面的压力释放
上面是用于释放母线和负荷开关室内部电弧事故时产生的气体压力。
◇ 下面的压力释放
下面是用于释放电缆小室内部电弧事故时产生的气体压力。

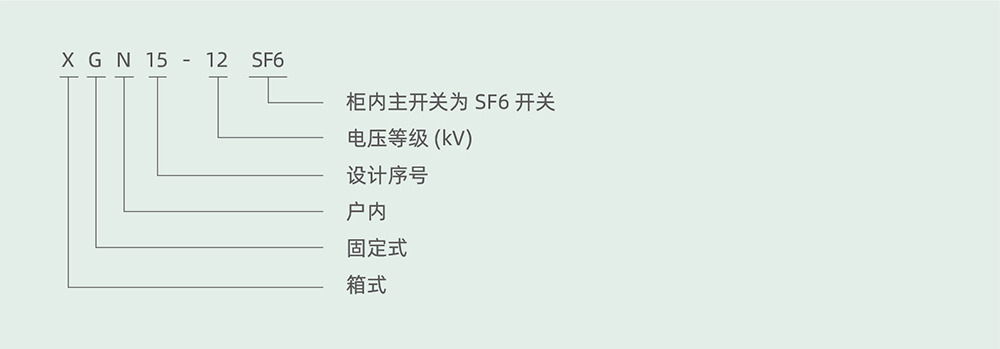

型号及含义
正常使用条件
1、环境温度：上限 +40℃，下限 -25℃；
2、海拔高度：海拔高度不超过 2000m；
3、相对湿度：日平均值不大于 95％；月平均值不大于 90％；
4、周围环境：周围空气不受腐蚀气体或可燃性气体、水蒸气等明显污染；
5、无经常性的剧烈振动。

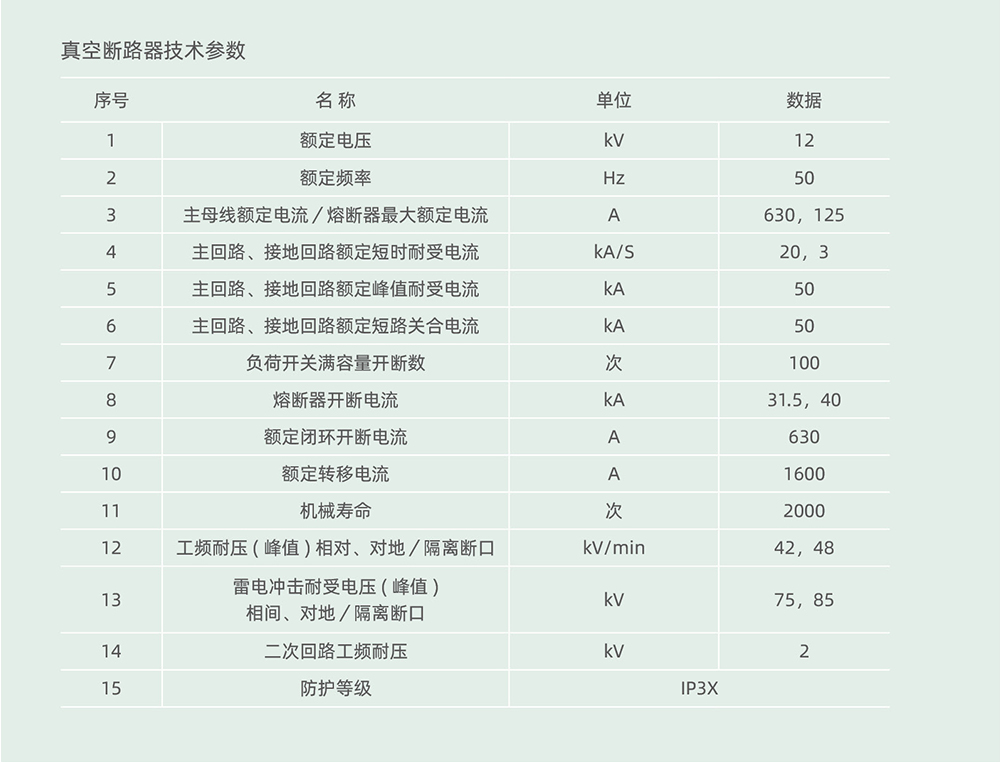

主要技术参数
操作
对于配负荷开关的开关设备，用专用操作手柄在开关设备 正面操作，操作机构的正面
有上、下两操作孔，上部为接地开关操作孔，下部为负荷开关操作孔。操作时，手柄向顺
时针方 向旋转为开关合问方向，逆时针方向旋转为开关分闸方向。也可加装电动分、合闸
装置，进行遥控操作。( 注意：有时负荷 开关不带接地开关，接地开关操作孔被当作柜门
解锁之用）。
对于配组合电器的开关设备，除负荷开关分问操作用手动 分闸按钮外，其它与上述操
作顺序一样。组合电器柜另设的下接地开关，通过连杆与上接地开关同分同合。在合闸时
释放下 熔断器座上的残余小电流，以提高更换培断器时的安全性。

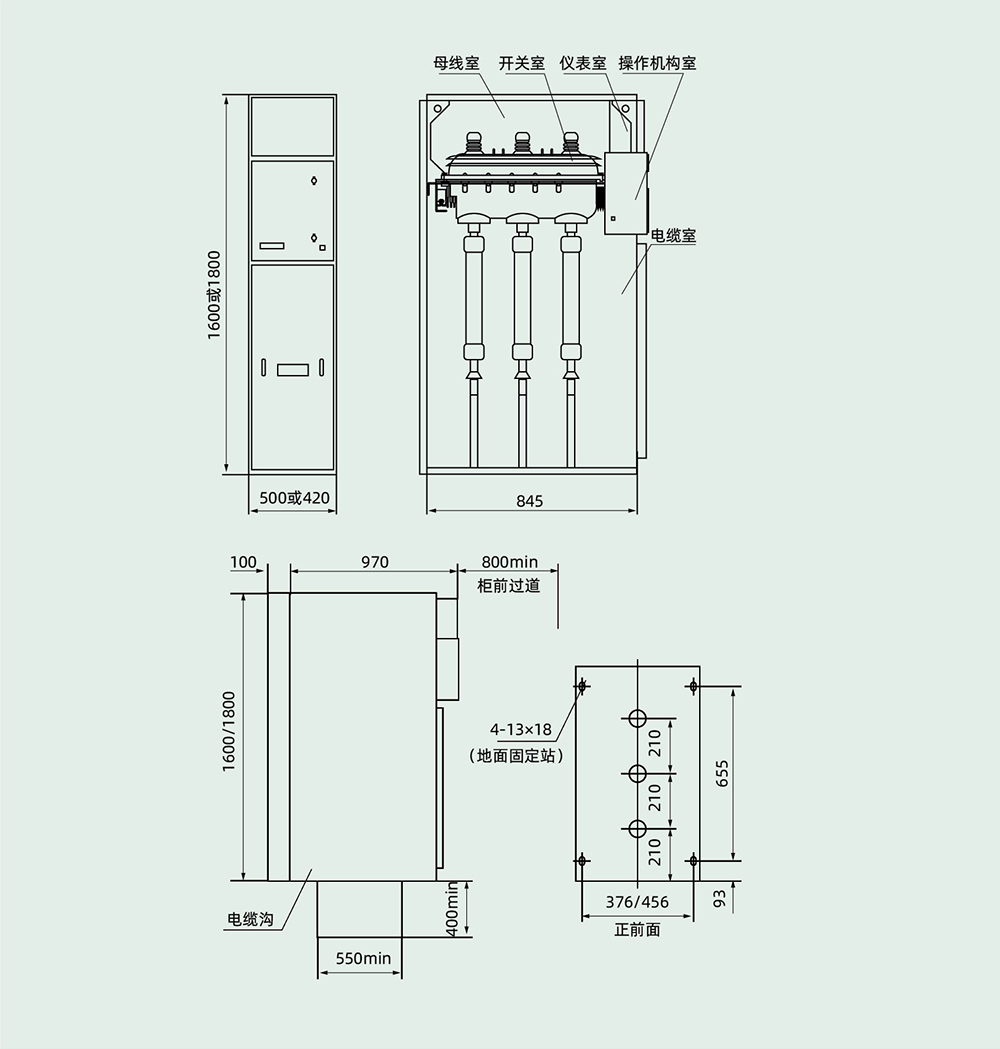

外形及安装尺寸
