概述
DFW-12 不带开关电缆分支箱，广泛用于 35kV、24kV、10kV 电缆系统的节点连接，
是电缆从开关柜出线后进行汇集与分接的主要电气设备。分接箱的电缆接头采用高等级绝
缘的进口橡胶紧包覆绝缘、无裸露带电体；带开关分接箱的开关均采用 SF6 绝缘负荷开关。
DFW 系列分接箱设计为户外免维护运行，安全可靠，其防护等级达 IP33，地下分接
头可耐洪水淹浸。该产品广泛用于城市工业小区、住宅小区、商业中心、矿区和钢铁、汽车、
石油、化工、水泥等大型企业以及其他场合的配电网，特别适合城市电网改造工程，可大
大节省电气设备和电缆投资 , 提高供电可靠性。
结构特点
1、结构紧凑，占地面积小，安装简易，操作方便，免维护 ;
2、箱体全部为金属钢板或不锈钢板，厚度为 2mm，采用防腐设计和特殊喷漆处理，
在恶劣环境中可靠运行 ( 寿命≥ 30 年 );
3、户外全天侯，全防护结构，适用于高温、严寒、洪水浸泡、高粉尘地域 ;
4、全密封、全绝缘结构，无须绝缘距离，高压带电部分全部为硅橡胶或 EPDM 预制
式电缆连接器，有效保证人身安全 ;
5、灵活的组合可使出线分支数达到七路，可与 SF6 负荷开关组成环网供电，充分满
足多种接线要求 ;
6、电缆接头可做为开关，带负荷拔插，开断 200A 负荷电流 ;
7、安装故障指示器后，可迅速检测电路故障 ;
8、一次性投资小，减小电缆长度，不占建筑面积，节省资金。
使用条件
1、环境温度：最高气温：+40℃，最低气温：-30℃；
2、风速：相当 34m/s( 不大于 700Pa)；
3、湿度：日相对湿度平均值不大于 95%，月相对湿度平均值不大于 95%；
4、防震：水平加速度不大于 0.4m/s2
， 垂直加速度不大于 0.15m/s2
安装地点倾斜度：
不大于 3°；
5、安装环境：周围空气不受腐蚀性、可燃性气体、 水蒸气等明显污染，安装地点无
剧烈震动。

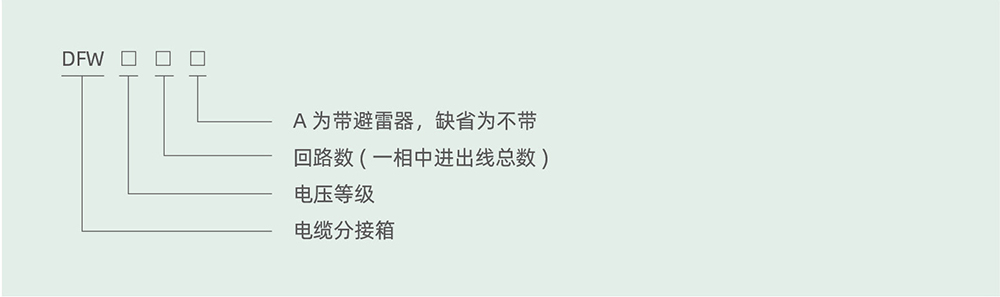

型号及含义

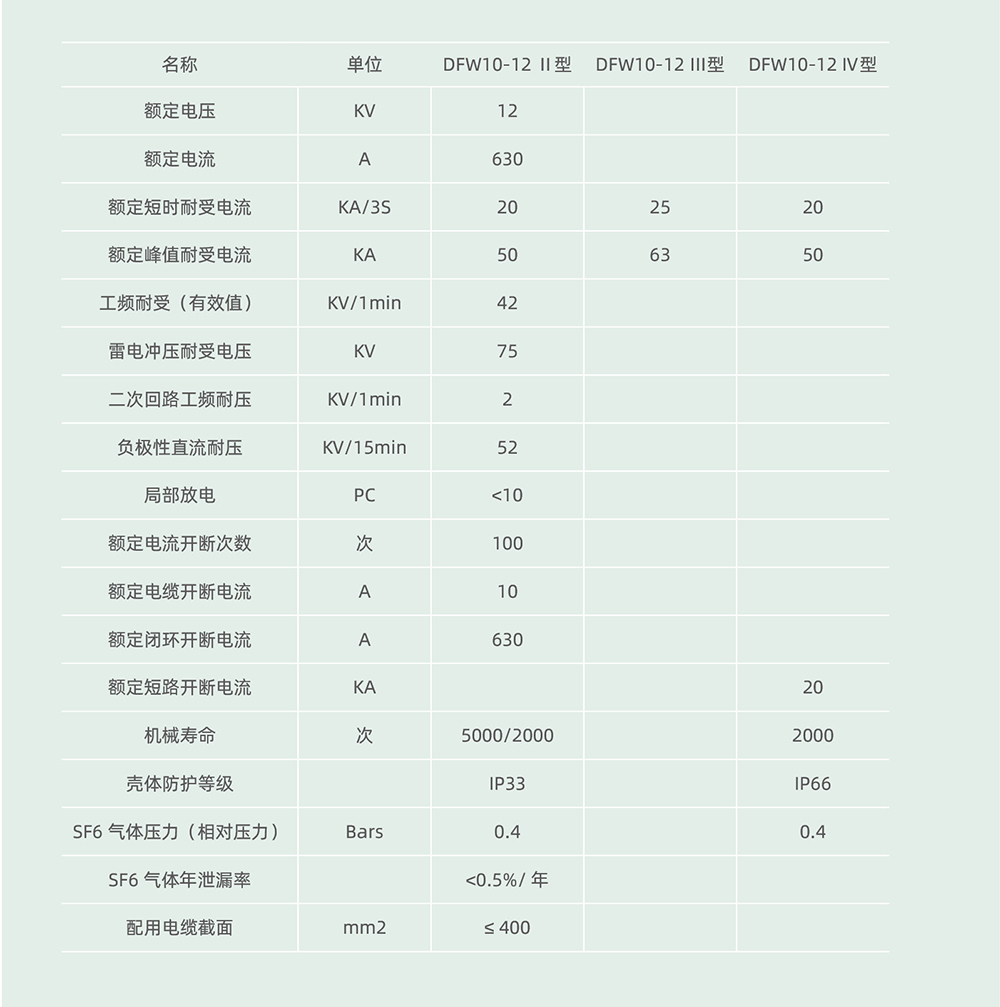

主要技术参数

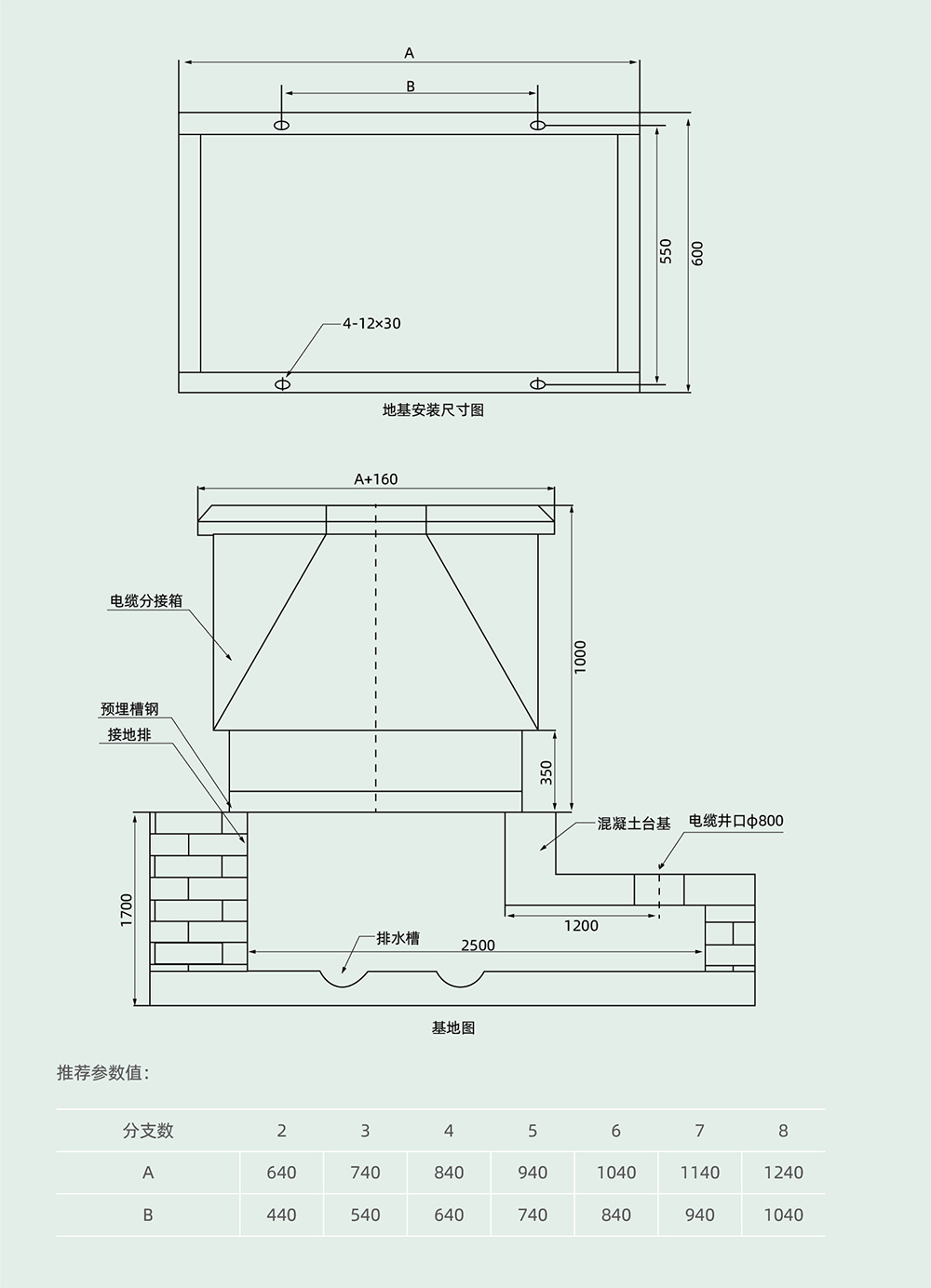

外形及安装尺寸
